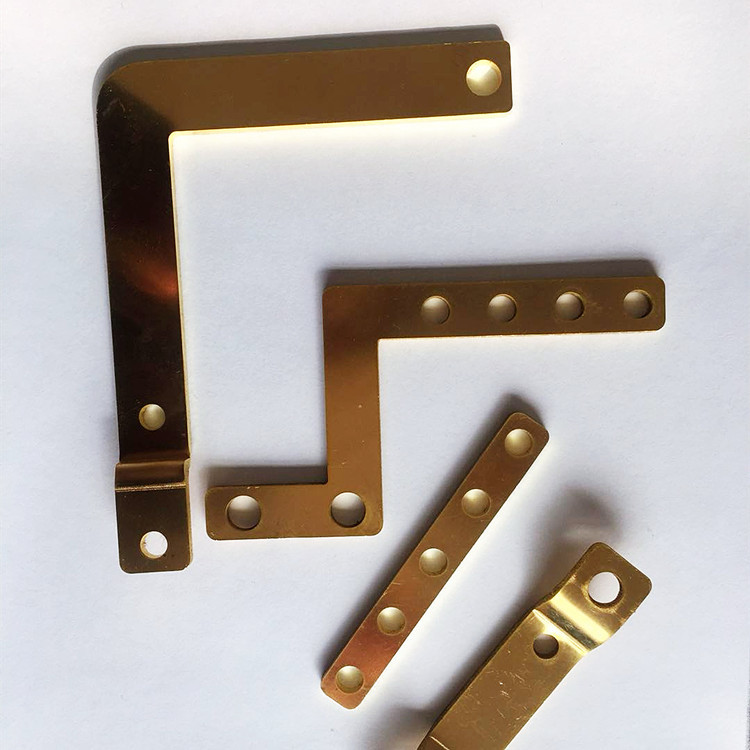

Thanh cái đồng linh hoạt điện Kết nối mềm Thiết kế CAD tự động

Thanh cái đồng Thanh cái đồng điện linh hoạt Kết nối mềm

Kết nối giữa thanh cái đồng và các thành phần điện

1. Yêu cầu đối với kết nối trực tiếp: Khi đầu cuối của cấu kiện bằng phẳng, đầu nối thanh cái có thể được bắt chặt trực tiếp bằng bu lông như trong hình, nhưng các chốt phải được làm bằng thép.
2. Khi mối nối thành phần là vít, thanh cái có thể được nối trực tiếp với vít, như thể hiện trong hình dưới đây, để tránh nới lỏng, nên thêm đai ốc khóa và không nên thêm vòng đệm giữa khóa. hạt.

Lắp ráp thanh cái bằng đồng

1. Mối nối giữa thanh cái và thanh cái, thanh cái và các bộ phận điện phải được buộc chặt bằng bu lông và lực siết của bu lông phải đáp ứng các yêu cầu trong Bảng 9.

2. Bề mặt tiếp xúc lòng của thanh cái phải được giữ sạch sẽ.(Nếu có yêu cầu đặc biệt, nó có thể được phủ bằng mỡ hợp chất điện)

3. Khi thanh cái được đặt nằm ngang, các bu lông phải được mòn từ dưới lên trên.Trong các trường hợp khác, đai ốc nên được đặt ở phía bảo dưỡng.Sau khi vòng đệm lò xo được làm phẳng, nên xoay nó thành một nửa để siết chặt mô-men xoắn.Tại thời điểm này, chiều dài của bu lông nên để lộ đai ốc 2 ～ 5 khóa.

4. Vòng đệm nên được áp dụng trên cả hai mặt của bu lông, phải có khoảng cách rõ ràng là 3mm giữa các vòng đệm của các bu lông liền kề, và vòng đệm lò xo hoặc đai ốc khóa phải được lắp trên mặt đai ốc.

5. Các bu lông phải được ứng suất đồng đều và các đầu nối của thiết bị điện không được chịu thêm ứng suất.

6. Không được có ứng suất sau khi thanh cái được lắp đặt.

7. Kết nối thanh cái có thể được bảo vệ bằng một ống bọc cách điện đặc biệt.

Thông số sản phẩm
