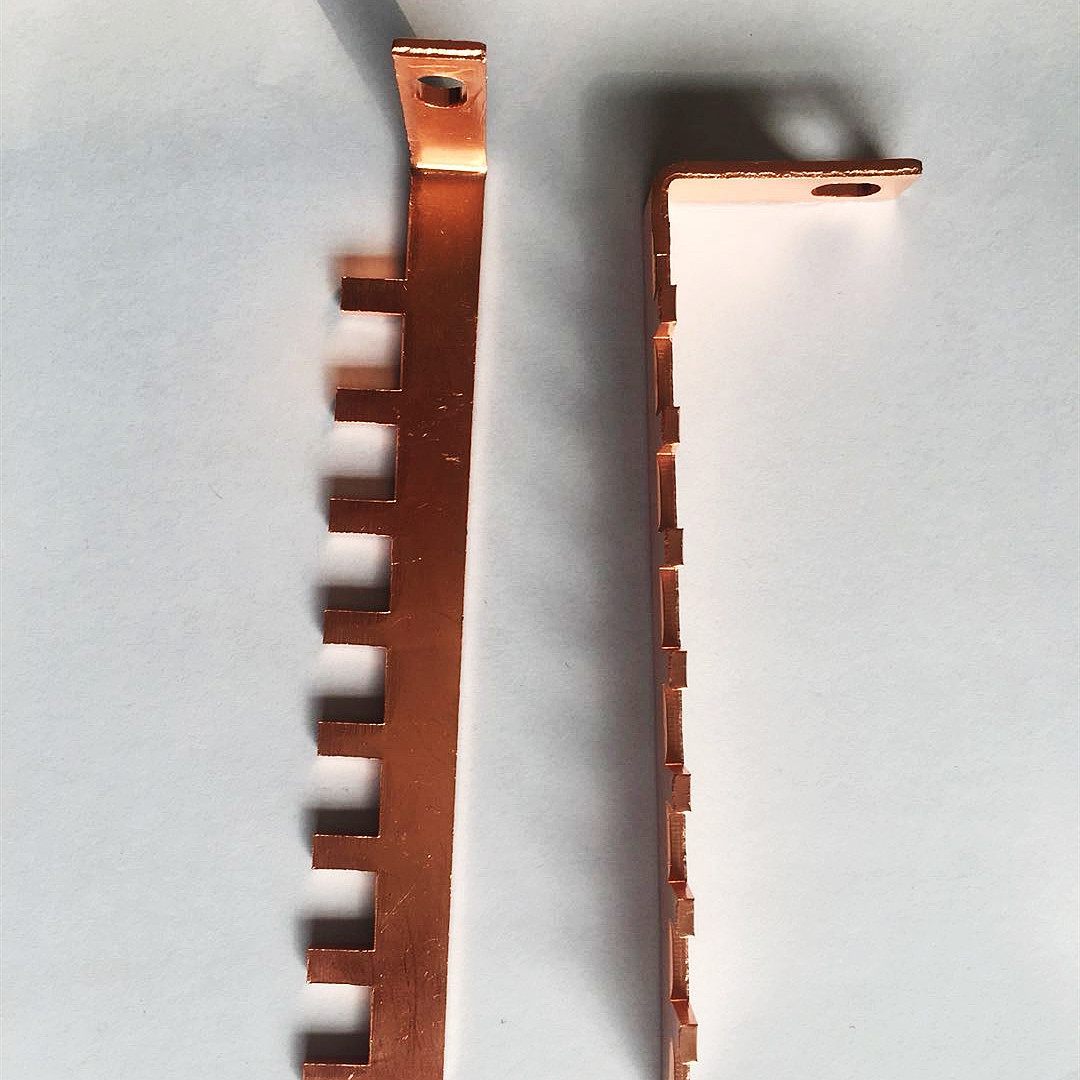

Cắt bằng laze Đồng thanh cái Mạ Nick cho thiết bị năng lượng mới

Thanh cái đồng tùy chỉnh cho thiết bị năng lượng mới

Thanh đồng, còn được gọi là thanh cái đồng hoặc thanh cái đồng, được làm bằng vật liệu đồng và mặt cắt ngang là một dây dẫn dài hình chữ nhật hoặc vát (tròn) (hiện nay thường sử dụng các thanh đồng tròn để tránh phóng điện đầu mút), trong đoạn mạch đóng vai trò truyền tải dòng điện và nối các thiết bị điện.Đồng thanh đã được sử dụng rộng rãi trong các thiết bị điện, đặc biệt là các thiết bị phân phối điện hoàn chỉnh.

Chuẩn bị quy trình

1. Theo bản vẽ thiết kế và danh sách nhiệm vụ sản xuất, hãy xem xét giải pháp tốt nhất.

2. Kiểm tra xem các thông số kỹ thuật của mô hình của các bộ phận và phụ kiện điện chính có đáp ứng các yêu cầu của bản vẽ và hóa đơn vật liệu hay không, và liệu giấy phép sản phẩm và chứng chỉ phù hợp có đầy đủ hay không.

Lựa chọn thanh cái bằng đồng

1. Quy cách và vật liệu của thanh cái chính phù hợp với bản vẽ thiết kế, vật liệu của thanh cái nhánh giống như vật liệu của thanh cái mạch chính không có yêu cầu đặc biệt.

2. Việc lựa chọn thanh cái mạch nhánh (dây dẫn) phải được chọn theo đường kính dây được đánh dấu trong hình.Nếu nó không được đánh dấu, nó phải được chọn theo dòng điện của bộ ngắt mạch.

3. Khi thanh cái được chọn cho mạch chính hoặc mạch nhánh, theo dòng điện danh định, chọn thông số kỹ thuật mặt cắt ngang không nhỏ hơn khả năng mang dòng trong Bảng 2 và Bảng 3.

4. Thanh cái nối đất (PE) của thiết bị phân phối điện hạ áp phải đáp ứng các yêu cầu trong Bảng 1.

5. Tiết diện của thanh nối đất của thiết bị phân phối điện cao áp không được nhỏ hơn 30 milimét vuông, và dây nối đất qua cửa không được nhỏ hơn 4 milimét vuông.

6. Bề mặt của thanh cái phải nhẵn, nhẵn, không có vết nứt và tạp chất.

Thông số sản phẩm
