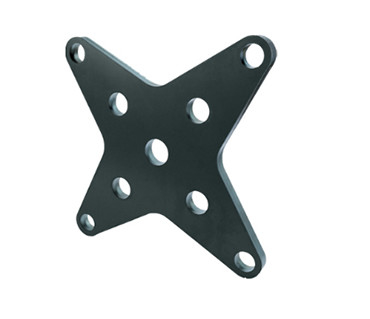

Công nghiệp tự động Cắt laser các bộ phận nhỏ Chế tạo kim loại tấm tùy chỉnh

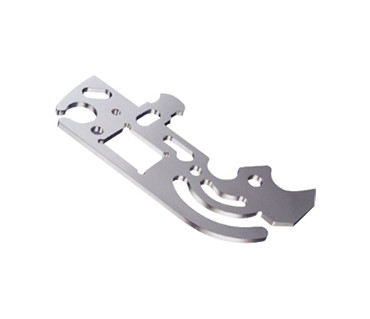

Bộ phận dập cắt laser Chế tạo kim loại tấm tùy chỉnh

Những lưu ý khi thiết kế bộ phận cắt laser.

1. Đóng dàn bài.

Tất cả các hồ sơ đã cắt phải được đóng lại.Đây là một quy tắc quan trọng hơn.Nếu mặt cắt vẫn mở, phần này không thể được tháo ra khỏi tấm kim loại ban đầu.Trong trường hợp khắc chìm hoặc chạm khắc thì không cần đóng viền ngoài.

2. Lỗ tròn.

Các lỗ có dung sai chặt chẽ có thể được khoan trước bằng tia laser và sau đó bằng máy khoan, tạo các lỗ nhỏ trên vật liệu và sau đó dẫn hướng mũi khoan trong quá trình khoan.Đường kính của lỗ thủng khoảng 2-3 mm.

3. Các lỗ có ren.

Độ dày vật liệu ít nhất là 1,5mm.Thép nóng chảy và bay hơi khi cắt bằng tia laser.Sau khi nguội, vết cắt trở nên cứng và khó luồn.Vì vậy, trước khi cắt ren, nên khoan bằng tia laser rồi mới khoan.

4. Phi lê sừng.

Các bộ phận kim loại tấm có thể có các góc sắc nhọn, nhưng việc thêm một đường vát (ít nhất một nửa độ dày của vật liệu) ở mỗi góc làm cho chi tiết đó rẻ hơn.

5. Các khía và vấu.

Chiều rộng nhỏ hơn của rãnh ít nhất là 1mm hoặc chiều dày của vật liệu, tùy theo giá trị nào lớn hơn.Chiều dài không được vượt quá năm lần chiều rộng.Các vấu phải dày ít nhất 3mm hoặc gấp đôi độ dày của vật liệu hoặc giá trị nào lớn hơn.Đối với khía cạnh, chiều dài phải nhỏ hơn năm lần chiều rộng.

Khoảng cách giữa các khía tối thiểu phải là 3mm, khoảng cách nhỏ hơn giữa các vấu phải là 1mm hoặc chiều dày vật liệu lớn hơn.Các bộ phận có thể biến dạng nếu không tuân thủ các quy tắc.

6. Nhiều bộ phận hoặc bộ phận mỏng.

Khi cắt nhiều bộ phận trên cùng một tấm kim loại, khoảng cách giữa chúng không nhỏ hơn chiều dày vật liệu.Nếu các phần quá gần nhau hoặc nếu phần được cắt quá mỏng, nó có thể làm cháy vật liệu giữa hai đường cắt.
