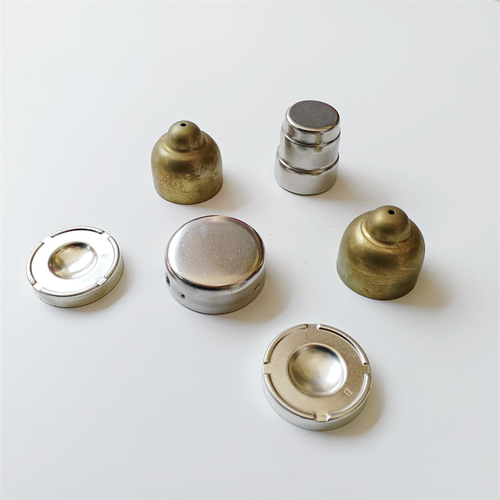

Bộ phận vẽ là phôi thu được bằng cách kéo căng và biến dạng tấm bằng thiết bị cơ khí.Bây giờ chúng tôi sẽ giới thiệu các tiêu chuẩn sản xuất của các bộ phận bản vẽ.
1. Bề mặt tường thứ nhất, bề mặt đáy và bề mặt tường của phần vẽ sâu và bán kính góc của bốn góc của phần hình chữ nhật phải phù hợp.mm2rd1, mm5.1r2d.
2. Hình dạng của bộ phận bị kéo căng phải đơn giản và cân xứng, và nên kéo giãn tại một thời điểm càng nhiều càng tốt.
3. Đối với các bộ phận cần được kéo căng nhiều lần, trên cơ sở đảm bảo chất lượng bề mặt cần thiết, nên cho phép các vết có thể tạo ra trên bề mặt bên trong và bên ngoài.
4. Trên cơ sở đảm bảo các yêu cầu lắp ráp, tường bên của phần bản vẽ sâu cần được phép có độ dốc nhất định.
5. Kích thước của các bộ phận được vẽ sâu phải được đánh dấu bằng kích thước bên ngoài hoặc bên trong của chúng, kích thước bên trong và bên ngoài không được đánh dấu cùng một lúc.Với các bộ phận vẽ sâu hình thang, kích thước theo chiều cao nói chung phải dựa vào đáy.Nếu phần trên là điểm chuẩn, thì kích thước chiều cao không dễ đảm bảo.
6. Khoảng cách từ lỗ trên đáy hoặc mặt bích của mảnh bản vẽ sâu đến thành bên phải phù hợp.
